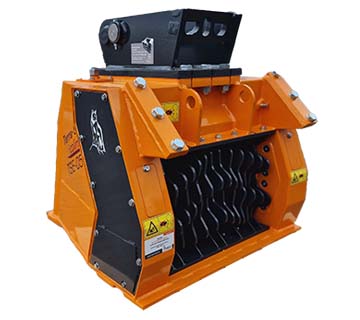

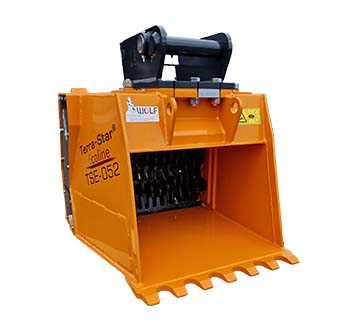

Der Terra-Star® Ecoline Schaufelseparator wurde entwickelt und gebaut um auch im Garten- und Landschaftsbau die Vorteile einer Siebschaufel nutzen zu können.
Ausgerüstet mit der patentierten Wolf Wellenkupplung, für schnellen Wellenwechsel direkt an der Baustelle, ist der Ecoline mit einer Schnittbreite von 500 mm bis 1000 mm
für den Bagger ab 1,6 Tonnen ausgelegt. Mit seinen 3 bzw. 4 Wellen eignet er sich herausragend zum Aussieben von Steinen oder Fremdstoffen und dem Trennen der Erde aus Grassoden und Wurzelwerk,
reduzieren Sie ihre Transport- und Deponiekosten erheblich. Durch Untermischen von Sand, Kompost, Substrat oder anderen Zuschlagstoffen, verbessern Sie die Bodenqualität selbst, zeitnah

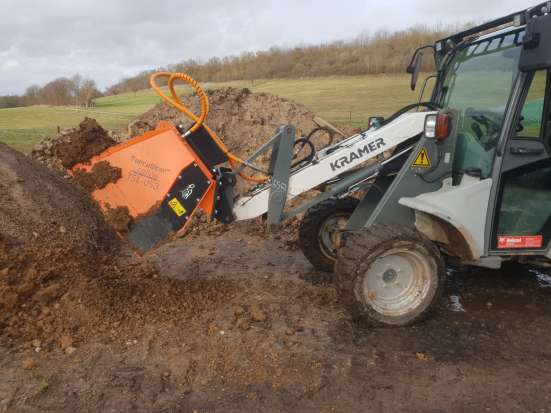

und direkt auf der Baustelle. Alle unsere Separatoren können gleichermaßen mit Bagger- und Radladeradaptern ausgestattet werden und können somit ohne Umbau der Aufhängungen auf der
Baustelle oder dem Lagerplatz eingesetzt werden. Es ist kein kein Lecköl-Anschluß notwendig. Sparen Sie sich Transport und Deponiekosten und nutzen Sie die vorhandenen Ressourcen vor Ort.
Schaufelseperator Ausstattung und Extras
Der Schaufelseperator Ecoline wird inklusive Anschluss für Schraubadapter - Bagger oder Radlader, wartungsfreie Wellenlagerung und Wartungsdeckel für die Ketten geliefert.
Optional erhältlich: Schockventil, Bagger- und Radladeranschluss kombiniert, Überlaufschutz zum Erhöhen des Volumens, TSE.053, TSE.054 und TSE.074 Parker Motor mit 130 ccm, TSE.083 und TSE.103 mit Parker Motor mit 195 ccm.
Bagger ab 1,6 t
Radlader ab 1,8 t
Anwendungsgebiete der Siebschaufel:
Kleinere Mengen auf Baustellen oder auf dem Lagerplatz
Rückverfüllung von Rohr- und Kanalgräben
Mischen, Sieben und Belüften von Erde und Kompost
Zerkleinern von Porenbeton, Glas Ziegel, Kalk, Asche usw.
Technische Daten der Schaufelseparator Terra-Star® Ecoline

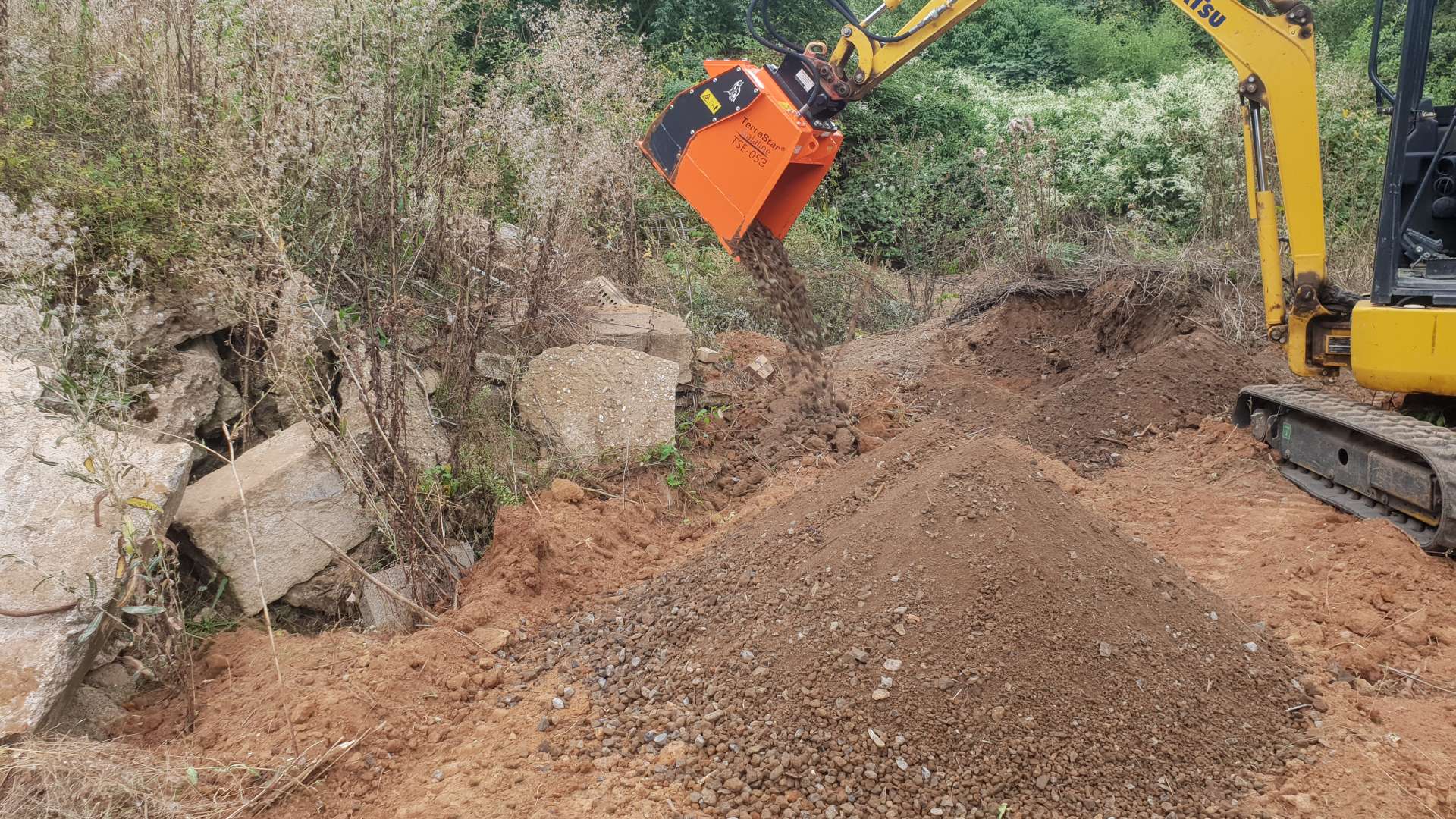

Schaufelseparator Typ TSE.053
Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit
den wichtigsten Daten des Schaufelseparators Ecoline TSE.053.
A
Messerbreite
540 mm
B
Lichtes Maß Höhe Ausgangsseite
447 mm
C
Lichtes Maß Höhe mittig
487 mm
E
Außenmaß Breite
700 mm
F
Außenmaß Höhe
632 mm
G
Außenmaß Länge
786 mm
Bagger
ab 1,6 t
Radlader
ab 1,8 t
Schnittbreite
500 mm
Wellen
3
Inhalt
0,12 m³
Durchsatz/Std. Bagger materialbedingt
5 - 7 m³/Std.
Öffnung H x B x T mm
450 x 500 x 500
Siebfläche
0,25 m²
Gewicht ohne Adapter bei TA15 mm
200 kg
Wellenkupplung
ja
Bohrbild
LB 2
Hydraulik
Motor
130 ccm
Lecköl
nicht nötig
Drehmoment max.
255 / 352 Nm
Drehzahl max.
350 / 470 U/min
Schockventil
standard
Arbeitsdruck
170 - 190 bar
Ölbedarf
30 - 40 l/min
Druck max.
200 bar

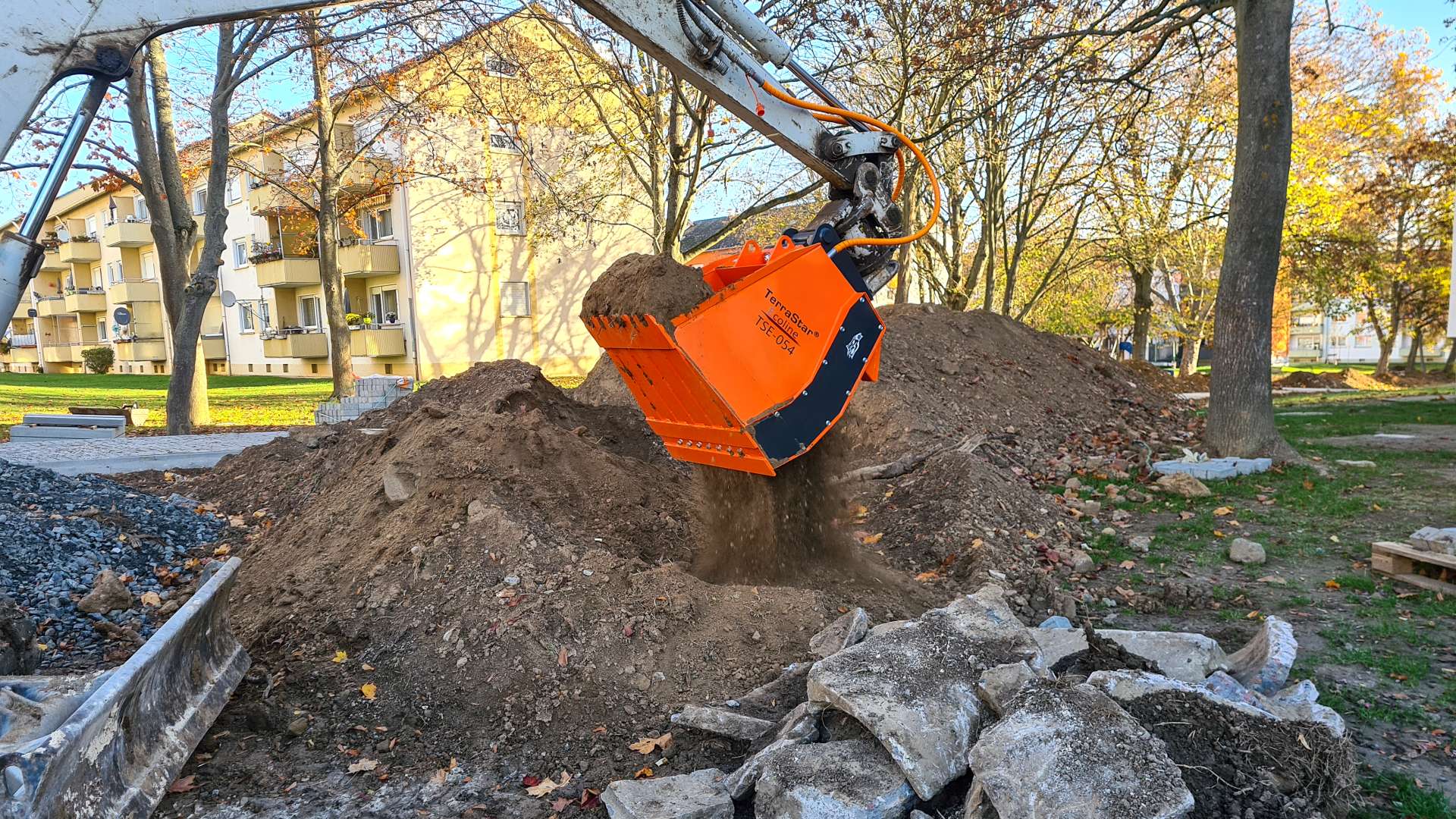

Schaufelseparator Typ TSE.054
Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit
den wichtigsten Daten des Schaufelseparators Ecoline TSE.054.
A
Messerbreite
540 mm
B
Lichtes Maß Höhe Ausgangsseite
566 mm
C
Lichtes Maß Höhe mittig
497 mm
E
Außenmaß Breite
700 mm
F
Außenmaß Höhe
751 mm
G
Außenmaß Länge
808 mm
Bagger
ab 2,2
Radlader
ab 2 t
Schnittbreite
500 mm
Wellen
4
Inhalt
0,15 m³
Durchsatz/Std. Bagger materialbedingt
6 - 8 m³/Std.
Öffnung H x B x T mm
570 x 500 x 500
Siebfläche
0,30 m²
Gewicht ohne Adapter bei TA15 mm
250 kg
Wellenkupplung
ja
Bohrbild
LB 2
Hydraulik
Motor
130 ccm
Lecköl
nicht nötig
Drehmoment max.
255 / 352 Nm
Drehzahl max.
350 / 470 U/min
Schockventil
standard
Arbeitsdruck
170 - 190 bar
Ölbedarf
30 - 40 l/min
Druck max.
200 bar

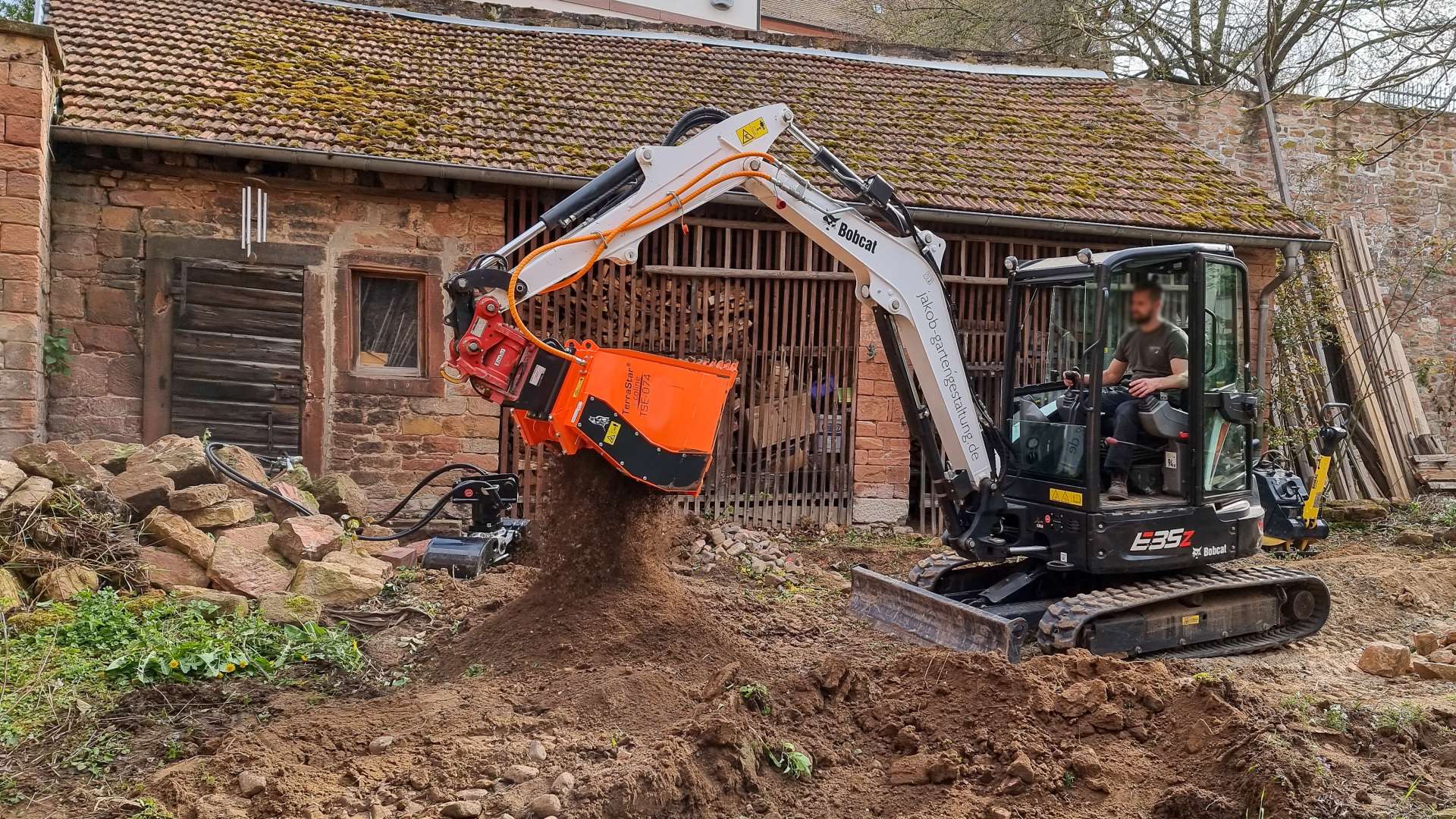

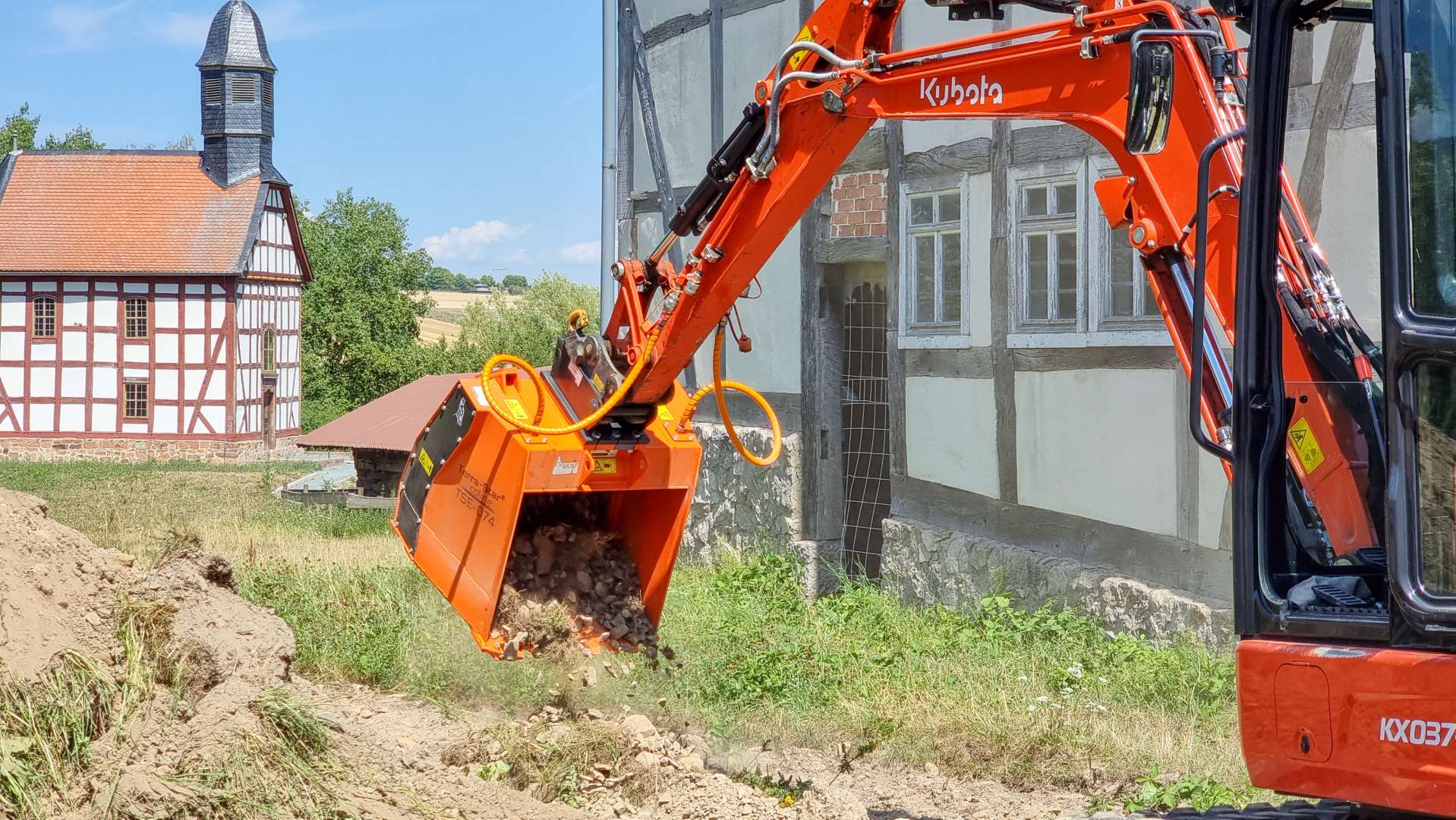

Schaufelseparator Typ TSE.074
Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit
den wichtigsten Daten des Schaufelseparators Ecoline TSE.074.
A
Messerbreite
740 mm
B
Lichtes Maß Höhe Ausgangsseite
566 mm
C
Lichtes Maß Höhe mittig
497 mm
E
Außenmaß Breite
900 mm
F
Außenmaß Höhe
751 mm
G
Außenmaß Länge
808 mm
Bagger
ab 3 t
Radlader
ab 2,2 t
Schnittbreite
700 mm
Wellen
4
Inhalt
0,20 m³
Durchsatz/Std. Bagger materialbedingt
7 - 10 m³/Std.
Öffnung H x B x T mm
570 x 700 x 500
Siebfläche
0,40 m²
Gewicht ohne Adapter bei TA15 mm
290 kg
Wellenkupplung
ja
Bohrbild
LB 2
Hydraulik
Motor
130 ccm
Lecköl
nicht nötig
Drehmoment max.
255 / 352 Nm
Drehzahl max.
350 / 470 U/min
Schockventil
standard
Arbeitsdruck
170 - 190 bar
Ölbedarf
30 - 40 l/min
Druck max.
200 bar

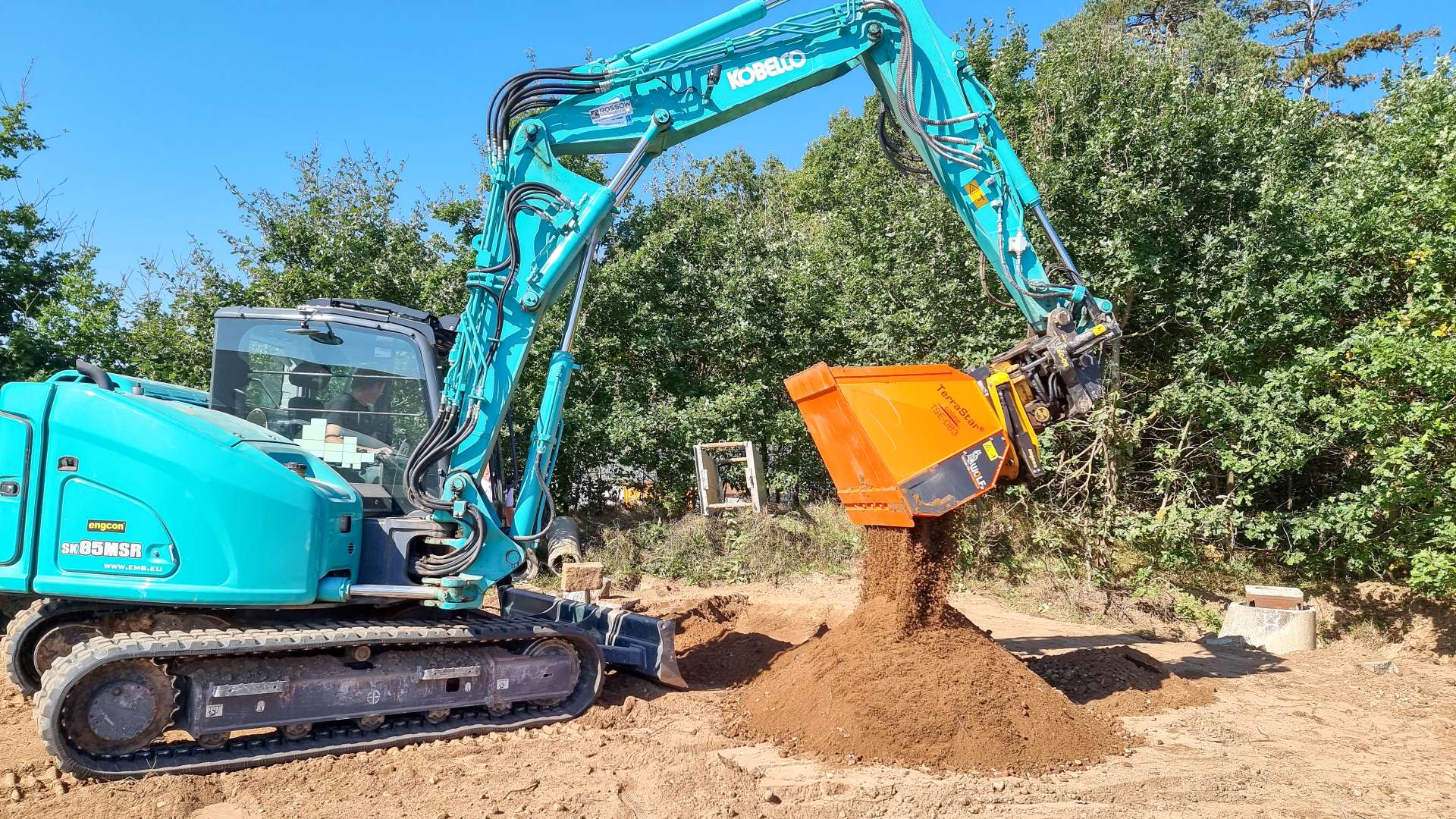

Schaufelseparator Typ TSE.083
Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit
den wichtigsten Daten des Schaufelseparators Ecoline TSE.083.
A
Messerbreite
800 mm
B
Lichtes Maß Höhe Ausgangsseite
590 mm
C
Innenmaß mittig
750 mm
D
Lichtes Maß Höhe mittig
630 mm
E
Außenmaß Breite
1065 mm
F
Außenmaß Höhe
870 mm
G
Außenmaß Länge
1100 mm
Bagger
ab 4 t
Radlader
ab 3,5 t
Schnittbreite
800 mm
Wellen
3
Inhalt
0,30 m³
Durchsatz/Std. Bagger materialbedingt
10,5 - 15 m³/Std.
Öffnung H x B x T mm
650 x 800 x 750
Siebfläche
0,40 m²
Gewicht ohne Adapter bei TA15 mm
400 kg
Wellenkupplung
ja
Bohrbild
LB 2
Hydraulik
Motor
195 ccm
Lecköl
nicht nötig
Drehmoment max.
365 / 560 Nm
Drehzahl max.
300 / 380 U/min
Schockventil
optional
Arbeitsdruck
200 - 250 bar
Ölbedarf
50 - 60 l/min
Druck max.
280 bar

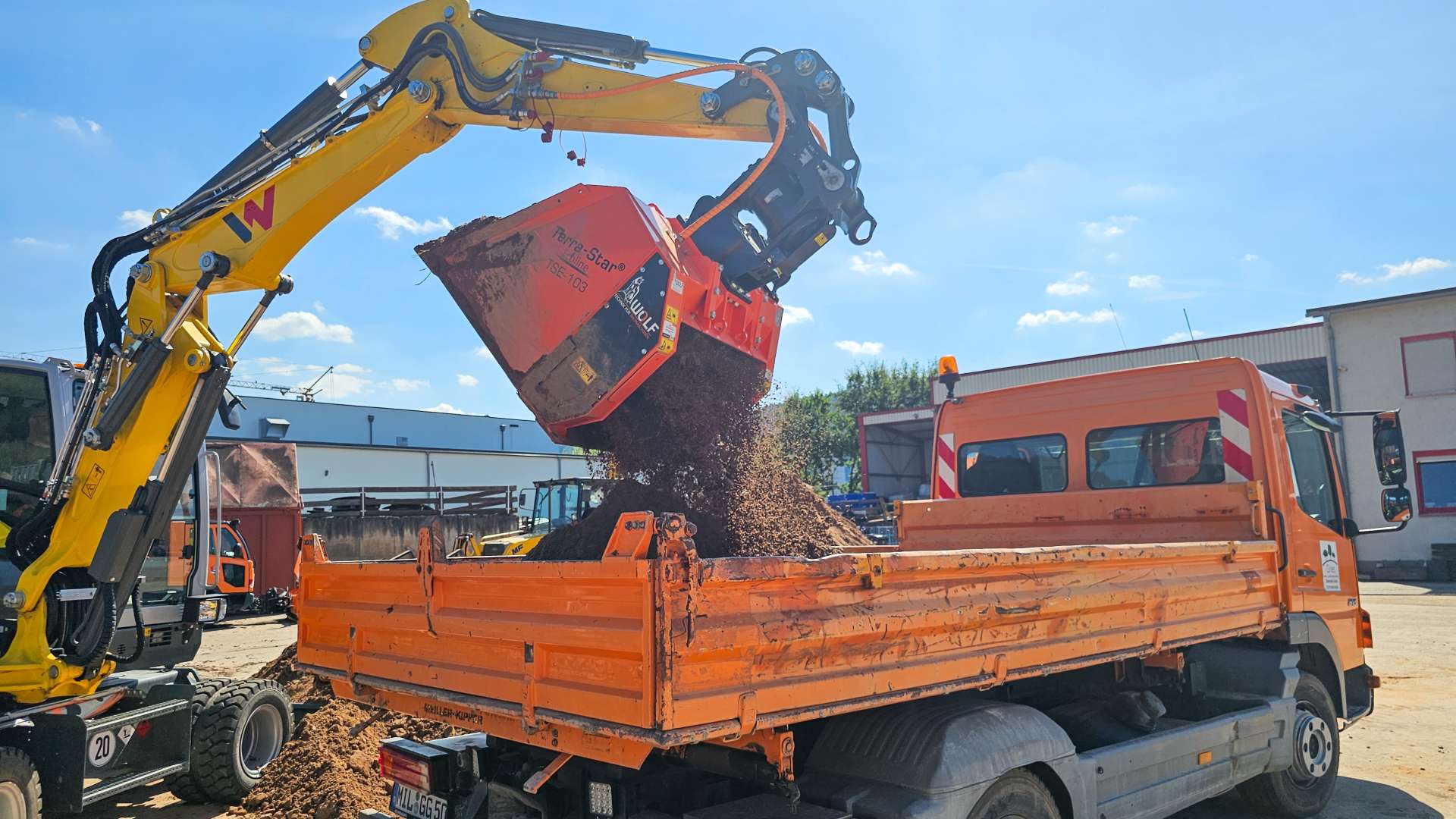

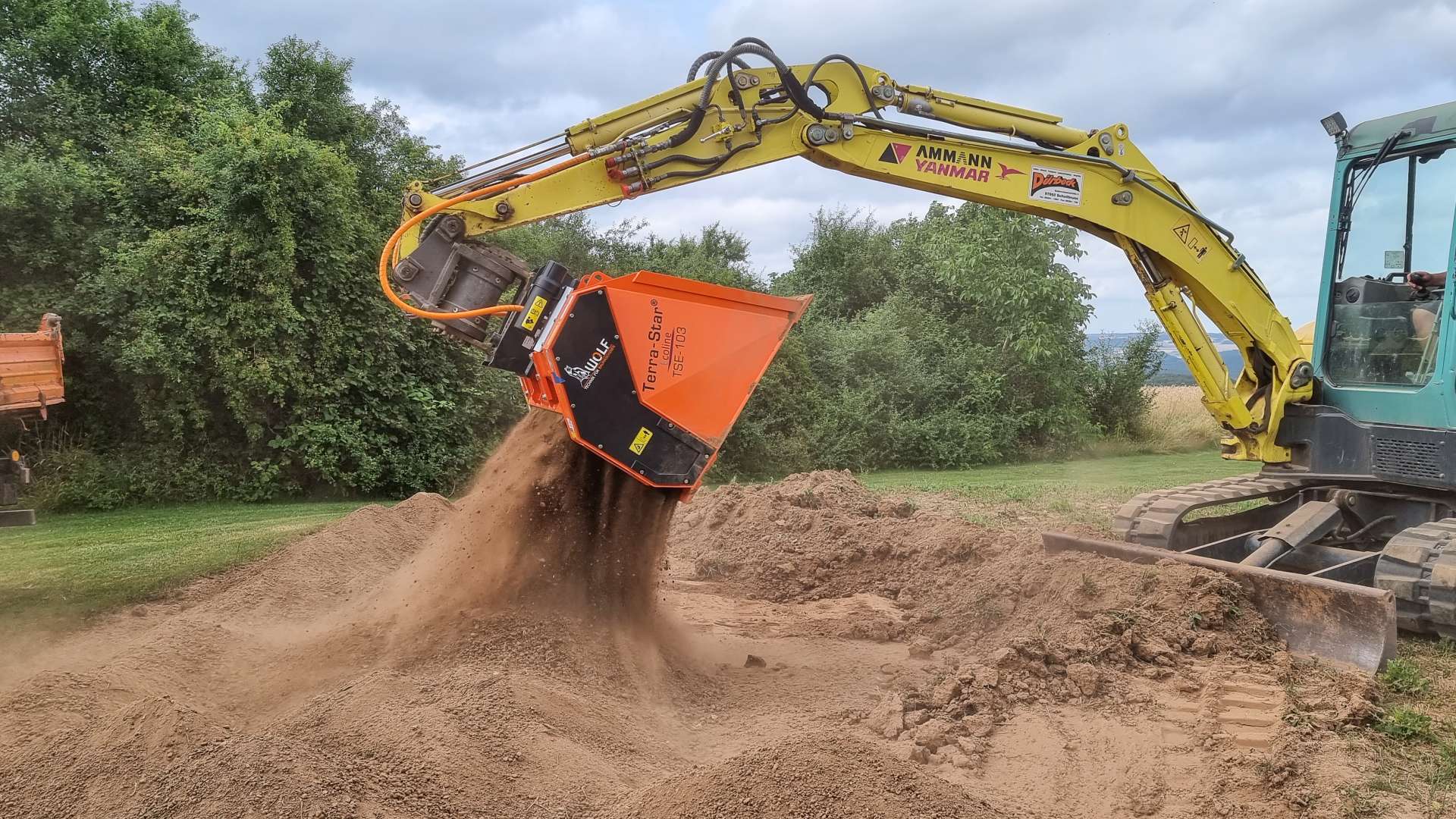

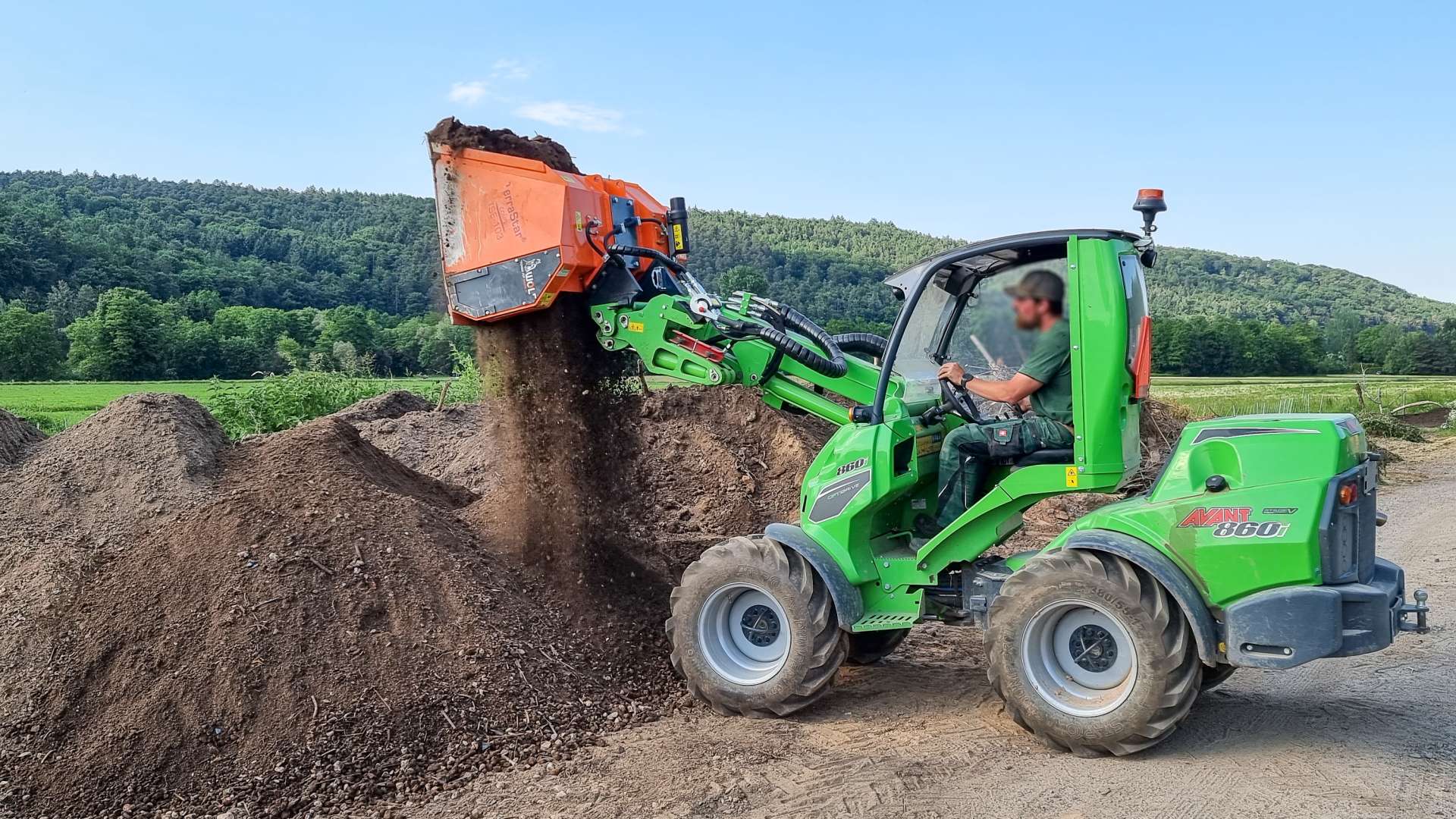

Schaufelseparator Typ TSE.103
Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit
den wichtigsten Daten des Schaufelseparators Ecoline TSE.103.
A
Messerbreite
1050 mm
B
Lichtes Maß Höhe Ausgangsseite
590 mm
C
Innenmaß mittig
750 mm
D
Lichtes Maß Höhe mittig
630 mm
E
Außenmaß Breite
1270 mm
F
Außenmaß Höhe
870 mm
G
Außenmaß Länge
1100 mm
Bagger
ab 6 t
Radlader
ab 4 t
Schnittbreite
1000 mm
Wellen
3
Inhalt
0,45 m³
Durchsatz/Std. Bagger materialbedingt
16 - 23 m³/Std.
Öffnung H x B x T mm
650 x 1000 x 750
Siebfläche
0,60 m²
Gewicht ohne Adapter bei TA15 mm
600 kg
Wellenkupplung
ja
Bohrbild
LB 2
Hydraulik
Motor
195 ccm
Lecköl
nicht nötig
Drehmoment max.
365 / 560 Nm
Drehzahl max.
300 / 380 U/min
Schockventil
optional
Arbeitsdruck
200 - 250 bar
Ölbedarf
50 - 60 l/min
Druck max.
280 bar
Vergleich der unterschiedlichen Seperatorentypen
Ölmenge des Trägergerätes l/min, Drehzahl U/min, Motor mit 130 ccm (TSE.053, TSE.054, TSE.074)
20 bis 22 l/min 154 - 170 U/min Zu niedriger Drehzahlbereich
22 bis 25 l/min 170 - 192 U/min Technisch noch möglich
25 bis 30 l/min 192 - 230 U/min Guter Drehzahlbereich
30 bis 40 l/min 230 - 307 U/min Optimaler Drehzahlbereich
40 bis 45 l/min 307 - 346 U/min Guter Drehzahlbereich
45 bis 60 l/min 346 - 461 U/min Zu hoher Drehzahlbereich
Ölmenge des Trägergerätes l/min, Drehzahl U/min, Motor mit 195 ccm (TSE.083, TSE.103)
35 bis 40 l/min 179 - 205 U/min Zu niedriger Drehzahlbereich
40 bis 45 l/min 205 - 231 U/min Technisch noch möglich
45 bis 50 l/min 231 - 256 U/min Guter Drehzahlbereich
50 bis 55 l/min 256 - 282 U/min Optimaler Drehzahlbereich
55 bis 60 l/min 282 - 308 U/min Guter Drehzahlbereich
60 bis 65 l/min 308 - 333 U/min Zu hoher Drehzahlbereich
