Schaufelseparatoren TerraStar® Compactline

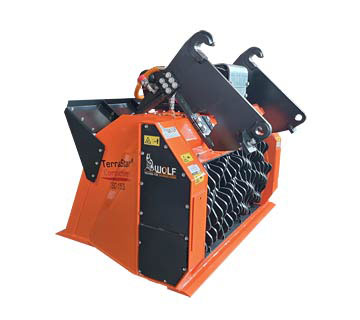

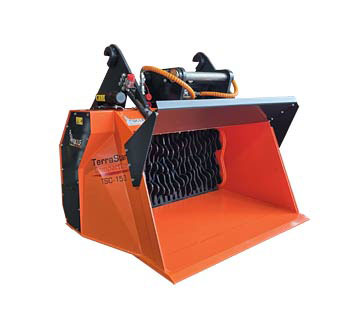

Schaufelseparator TerraStar® Compactline
Konstruiert für den Straßenbau und Kanalbau

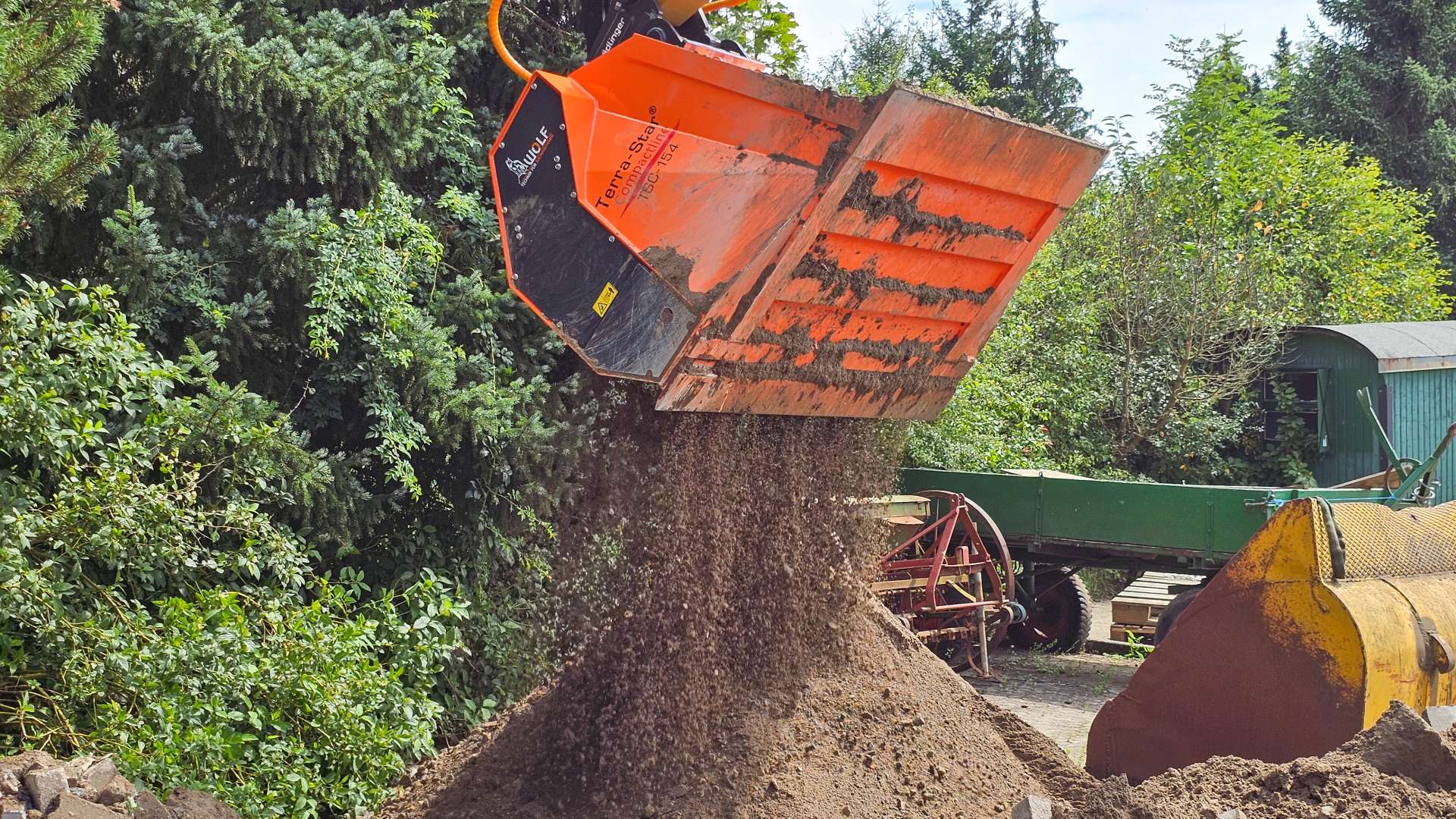

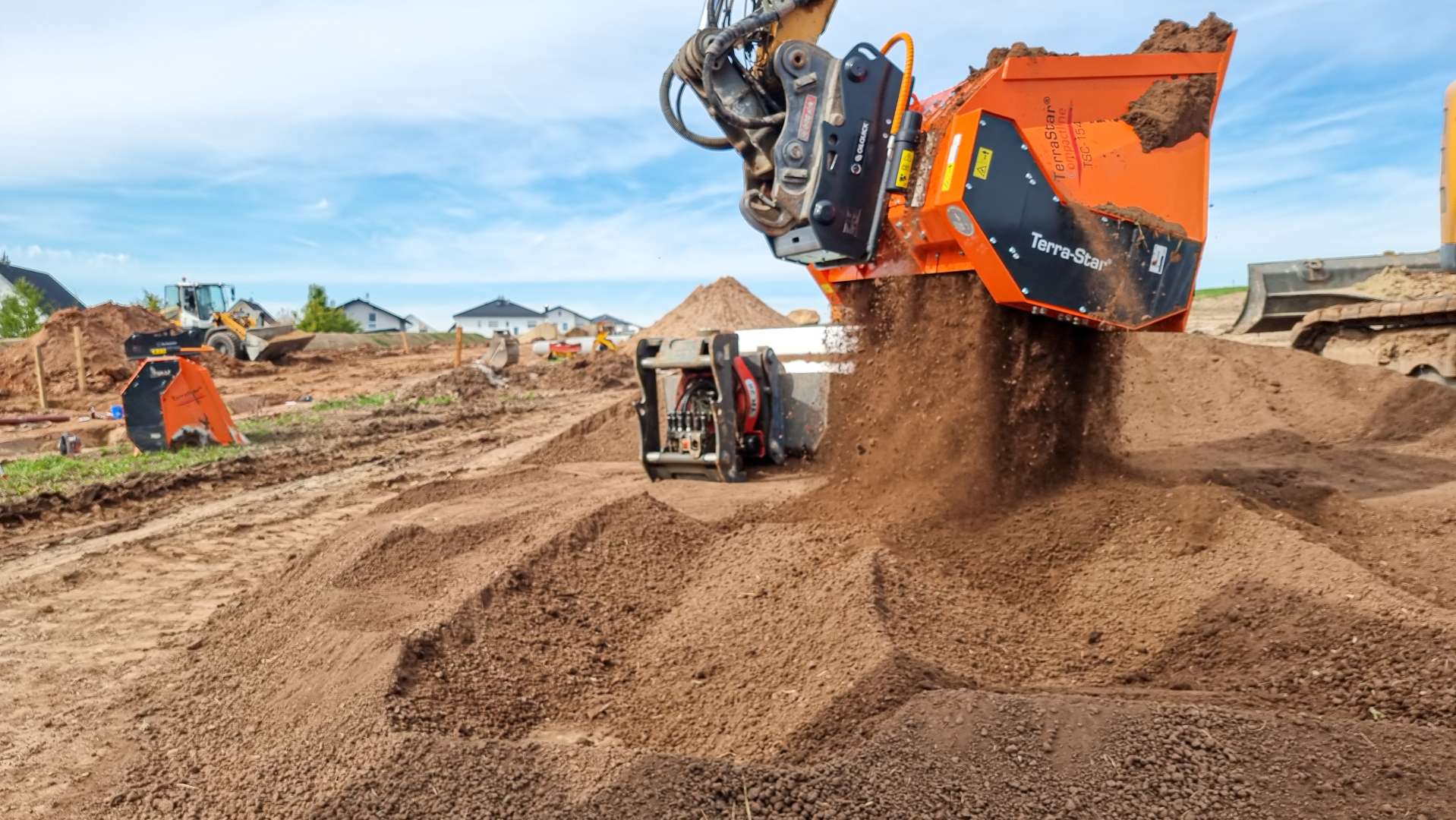

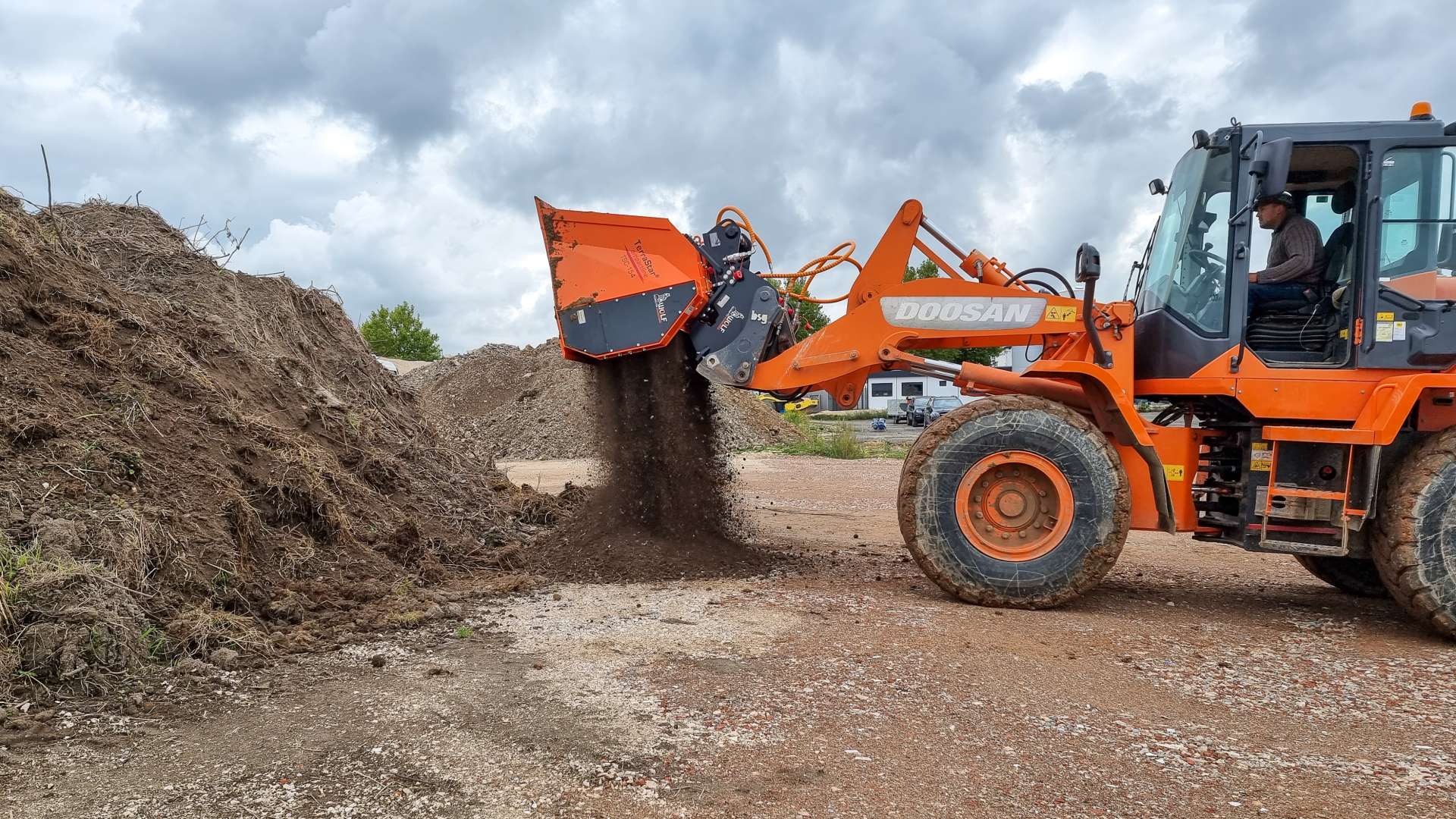

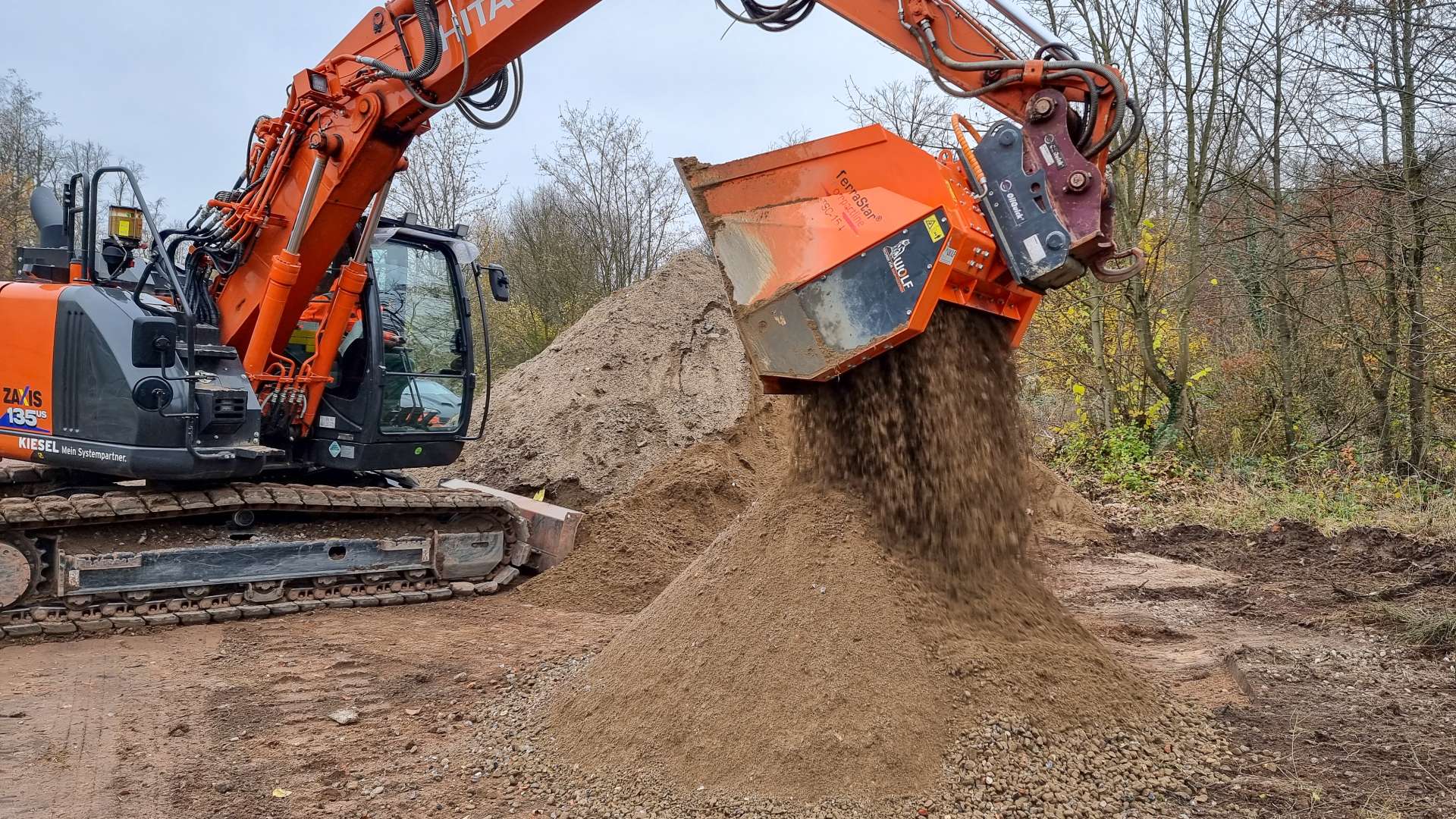

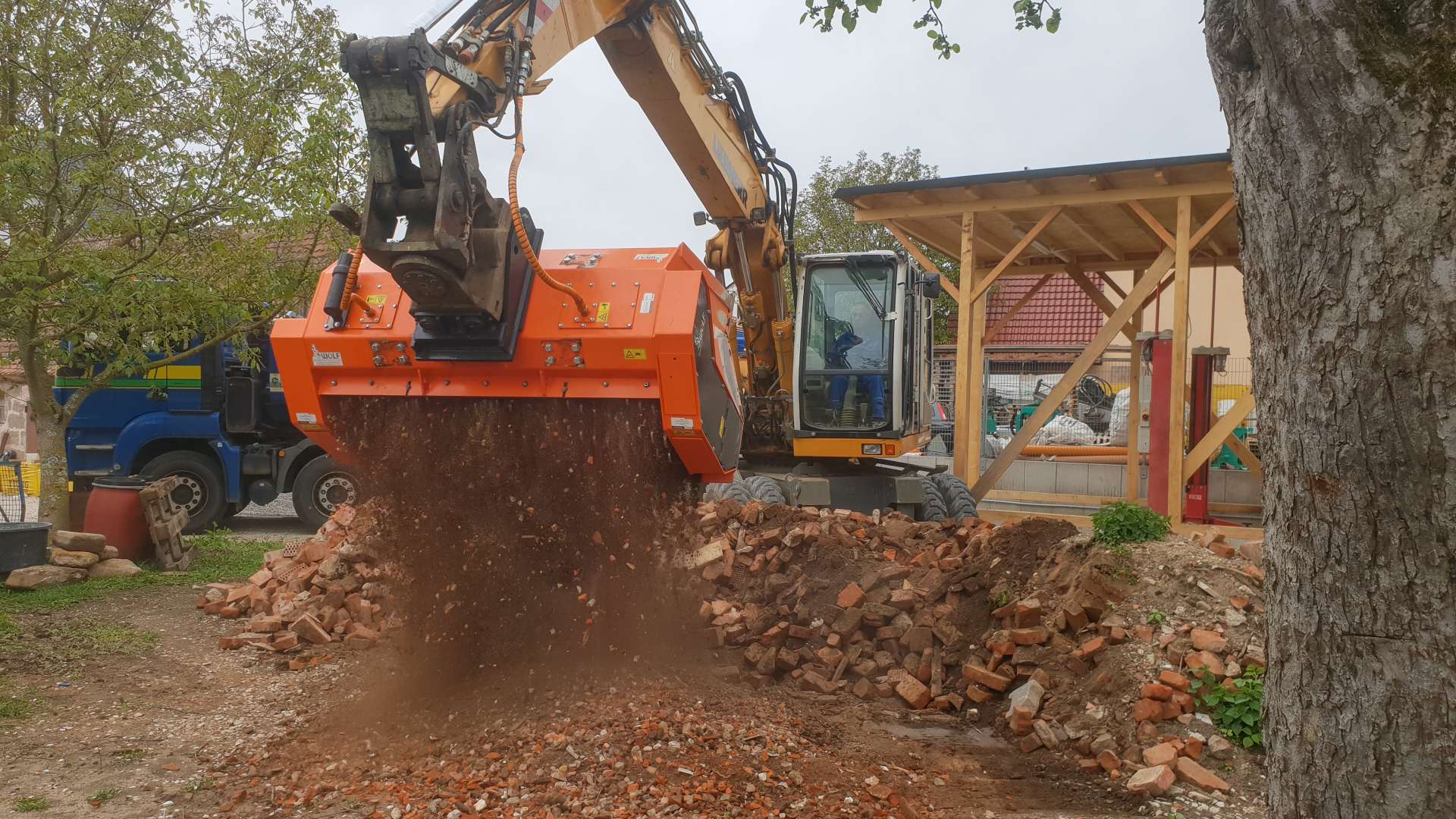

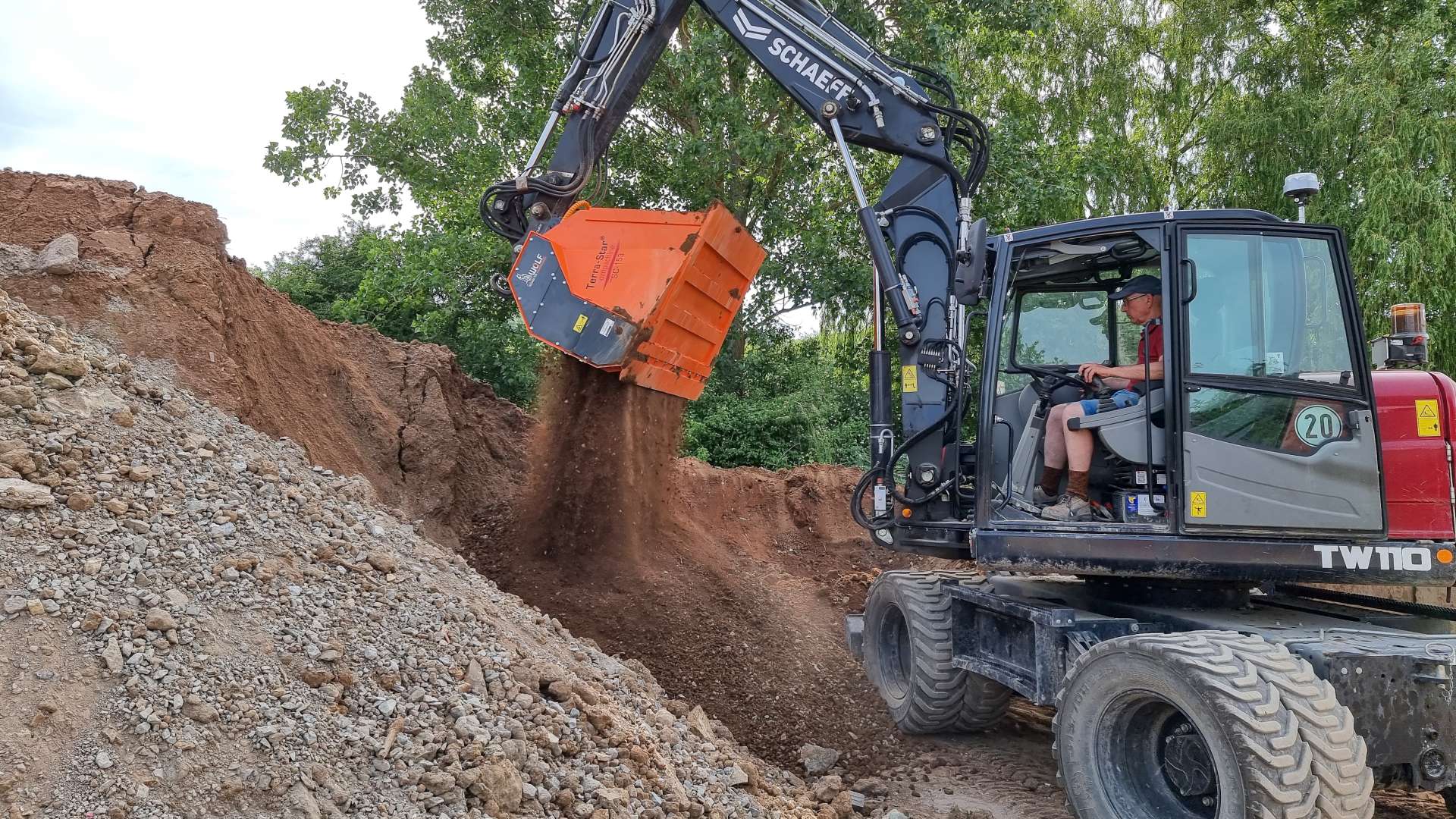

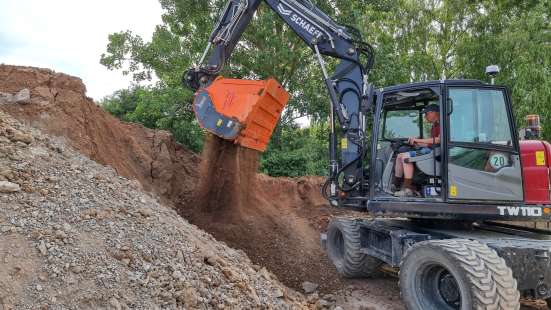

Der TerraStar® Compactline Schaufelseparator ist für Bagger zwischen 10 - 18 Tonnen und für Radlader ab 7 Tonnen konzipiert. Mit ihm sind schwere Dauereinsätze kein Problem mehr. Die Schaufelseparatoren der Baureihe Compactline sind ideal für den Straßen- und Kanalbau geeignet. So gehören Rückverfüllungen von Rohr- und Kanalgräben ebenso zu seinen Spezialitäten wie das Mischen, Sieben und Belüften von Erde und Kompost - insbesondere bei nassen oder torfigen Böden.

Ausgelegt für schwere Dauereinsätze

  • 4 Wellen Maschinen mit jeweils zwei unterschiedliche Schnittbreiten (1500 mm und 1800 mm)
  • Drehmomentstarker Hydraulikmotor auf Ihre Baumaschine abgestimmt
  • wird inklusive der patentierten Wellenkupplungen ausgeliefert
  • mit wartungsarmen Lagern und Kettenantrieb

Schaufelseparator Ausstattung und Extras

Der Schaufelseparator Compactline wird inklusive Anschluss für Schraubadapter - Bagger oder Radlader, wartungsfreie Wellenlagerung, Wartungsdeckel für die Ketten sowie einem Schockventil geliefert. Optional erhältlich: Bagger- und Radladeranschluss kombiniert, Überlaufschutz zum Erhöhen des Volumens.

Patentierte Wellenkupplung

Die passenden Wellen zu unseren Schaufelseperatoren

Zu allen unseren Produktlinien bieten wir eine Vielzahl an Werkzeuge Wellen zum Mischen, Sieben und Trennen an:

Werkzeuge Wellen

Schaufelsepartor TerraStar® Compactline

  Produktberatung

Sie wünschen eine persönliche Beratung? Rufen Sie uns an: +49 (0)6021 - 444 7550 Montag bis Freitag von 8.00 bis 17.00 Uhr


Download Produktdaten

Alle Infos zu den Schaufelseparatoren Compactline
Download TerraStar® Compactline


Schaufelseparatoren & Werkzeuge

Bildergalerie Compactline (11 Bilder)

Technische Daten der Schaufelseparatoren TerraStar® Compactline

Schaufelseparator Typ TSC.104

Sämtliche technischen Details entnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit den wichtigsten Daten des Schaufelseparators Compactline TSC.104.

TSC.104 Schnittbild Ansicht A

TSC.104 Schnittbild Ansicht B

A Messerbreite 1000 mm
B Lichtes Maß Höhe Ausgangsseite 820 mm
C Innenmaß mittig 930 mm
D Lichtes Maß Höhe mittig 880 mm
E Außenmaß Breite 1320 mm
F Außenmaß Höhe 1130 mm
G Außenmaß Länge 1280 mm

Siebwellen

TSC.104 Siebwellen

Mischwellen MX 80

TSC.104 Mischwellen

Blockscheiben zum Mischen

TSC.104 Blockscheiben

Bagger ab 10 t
Radlader ab 7 t
Schnittbreite 1000 mm
Anzahl der Wellen 4 Stück
Öffnung A / B / C 880 x 1000 x 930 mm
Siebfläche 0,85 m²
Inhalt 0,85 m³
Wellenkupplung ja
Gewicht * 1100 kg
Bohrbild LB 3
Hydraulik
Motor 500 ccm
Ölbedarf ** 150 - 180 l
Lecköl nicht nötig
Drehmoment max. 1440 / 1915 Nm
Druck max. 290 bar
Drehzahl max. 300 U/min
Schockventil standard

* Gewicht ohne Kopfplatte - mit Wellenkit Trennabstand 15mm. Einge Trennabstände führen zu höherem Gewicht, weitere Trennabstände oder Mischwellen zu leichterem Gewicht

** Nach unten abweichende Ölmengen reduziert die Drehzahl der Wellen, es kommt zu einer langsamern Arbeitsweise

Schaufelseparator Typ TSC.153

Sämtliche technischen Details ntnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit den wichtigsten Daten des Schaufelseparators Compactline TSC.153.

TSC.153 Schnittbild Ansicht A

TSC.153 Schnittbild Ansicht B

A Messerbreite 1500 mm
B Lichtes Maß Höhe Ausgangsseite 670 mm
C Innenmaß mittig 570 mm
D Lichtes Maß Höhe mittig 730 mm
E Außenmaß Breite 1820 mm
F Außenmaß Höhe 930 mm
G Außenmaß Länge 1280 mm

Siebwellen

TSC.153 Siebwellen

Mischwellen MX 80

TSC.153 Mischwellen

Blockscheiben zum Mischen

TSC.153 Blockscheiben

Bagger ab 10 t
Radlader ab 7 t
Schnittbreite 1500 mm
Anzahl der Wellen 3 Stück
Öffnung A / B / C 730 x 1500 x 870 mm
Siebfläche 1,0 m²
Inhalt 0,95 m³
Wellenkupplung ja
Gewicht * 1100 kg
Bohrbild LB 3
Hydraulik
Motor 500 ccm
Ölbedarf ** 150 - 180 l
Lecköl nicht nötig
Drehmoment max. 1440 / 1915 Nm
Druck max. 290 bar
Drehzahl max. 300 U/min
Schockventil standard

* Gewicht ohne Kopfplatte - mit Wellenkit Trennabstand 15mm. Einge Trennabstände führen zu höherem Gewicht, weitere Trennabstände oder Mischwellen zu leichterem Gewicht

** Nach unten abweichende Ölmengen reduziert die Drehzahl der Wellen, es kommt zu einer langsamern Arbeitsweise

Schaufelseparator Typ TSC.154

Sämtliche technischen Details ntnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit den wichtigsten Daten des Schaufelseparators Compactline TSC.154.

TSC.154 Schnittbild Ansicht A

TSC.154 Schnittbild Ansicht B

A Messerbreite 1500 mm
B Lichtes Maß Höhe Ausgangsseite 840 mm
C Innenmaß mittig 930 mm
D Lichtes Maß Höhe mittig 880 mm
E Außenmaß Breite 1820 mm
F Außenmaß Höhe 1140 mm
G Außenmaß Länge 1330 mm

Siebwellen

TSC.154 Siebwellen

Mischwellen MX 80

TSC.154 Mischwellen

Blockscheiben zum Mischen

TSC.154 Blockscheiben

Bagger ab 14 t
Radlader ab 9 t
Schnittbreite 1500 mm
Anzahl der Wellen 4 Stück
Öffnung A / B / C 880 x 1500 x 930 mm
Siebfläche 1,30 m²
Inhalt 1,25 m³
Wellenkupplung ja
Gewicht * 1450 kg
Bohrbild LB 3
Hydraulik
Motor 500 ccm
Ölbedarf ** 150 - 180 l
Lecköl nicht nötig
Drehmoment max. 1440 / 1915 Nm
Druck max. 290 bar
Drehzahl max. 300 U/min
Schockventil standard

* Gewicht ohne Kopfplatte - mit Wellenkit Trennabstand 15mm. Einge Trennabstände führen zu höherem Gewicht, weitere Trennabstände oder Mischwellen zu leichterem Gewicht

** Nach unten abweichende Ölmengen reduziert die Drehzahl der Wellen, es kommt zu einer langsamern Arbeitsweise

Schaufelseparator Typ TSC.183

Sämtliche technischen Details ntnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit den wichtigsten Daten des Schaufelseparators Compactline TSC.183.

TSC.183 Schnittbild Ansicht A

TSC.183 Schnittbild Ansicht B

A Messerbreite 1800 mm
B Lichtes Maß Höhe Ausgangsseite 670 mm
C Innenmaß mittig 870 mm
D Lichtes Maß Höhe mittig 730 mm
E Außenmaß Breite 2120 mm
F Außenmaß Höhe 990 mm
G Außenmaß Länge 1240 mm

Siebwellen

TSC.183 Siebwellen

Mischwellen MX 80

TSC.183 Mischwellen

Blockscheiben zum Mischen

TSC.183 Blockscheiben

Bagger ab 12 t
Radlader ab 9 t
Schnittbreite 1800 mm
Anzahl der Wellen 3 Stück
Öffnung A / B / C 730 x 1800 x 870 mm
Siebfläche 1,25 m²
Inhalt 1,20 m³
Wellenkupplung ja
Gewicht * 1300 kg
Bohrbild LB 3
Hydraulik
Motor 500 ccm
Ölbedarf ** 150 - 180 l
Lecköl nicht nötig
Drehmoment max. 1440 / 1915 Nm
Druck max. 290 bar
Drehzahl max. 300 U/min
Schockventil standard

* Gewicht ohne Kopfplatte - mit Wellenkit Trennabstand 15mm. Einge Trennabstände führen zu höherem Gewicht, weitere Trennabstände oder Mischwellen zu leichterem Gewicht

** Nach unten abweichende Ölmengen reduziert die Drehzahl der Wellen, es kommt zu einer langsamern Arbeitsweise

Schaufelseparator Typ TSC.184

Sämtliche technischen Details ntnehmen Sie den nachfolgenden Querschnittszeichnungen und der dazugehörigen Tabelle mit den wichtigsten Daten des Schaufelseparators Compactline TSC.184.

TSC.184 Schnittbild Ansicht A

TSC.184 Schnittbild Ansicht B

A Messerbreite 1800 mm
B Lichtes Maß Höhe Ausgangsseite 820 mm
C Innenmaß mittig 930 mm
D Lichtes Maß Höhe mittig 880 mm
E Außenmaß Breite 2120 mm
F Außenmaß Höhe 1140 mm
G Außenmaß Länge 1260 mm

Siebwellen

TSC.184 Siebwellen

Mischwellen MX 80

TSC.184 Mischwellen

Blockscheiben zum Mischen

TSC.184 Blockscheiben

Bagger ab 16 t
Radlader ab 12 t
Schnittbreite 1800 mm
Anzahl der Wellen 4 Stück
Öffnung A / B / C 880 x 1800 x 930 mm
Siebfläche 1,50 m²
Inhalt 1,50 m³
Wellenkupplung ja
Gewicht * 1500 kg
Bohrbild LB 3
Hydraulik
Motor 500 ccm
Ölbedarf ** 150 - 180 l
Lecköl nicht nötig
Drehmoment max. 1440 / 1915 Nm
Druck max. 290 bar
Drehzahl max. 300 U/min
Schockventil standard

* Gewicht ohne Kopfplatte - mit Wellenkit Trennabstand 15mm. Einge Trennabstände führen zu höherem Gewicht, weitere Trennabstände oder Mischwellen zu leichterem Gewicht

** Nach unten abweichende Ölmengen reduziert die Drehzahl der Wellen, es kommt zu einer langsamern Arbeitsweise

Vergleich der unterschiedlichen Seperatorentypen

Vergleich der unterschiedlichen Seperatorentypen

Ölmenge des Trägergerätes l/min, Drehzahl U/min, Motor mit 500 ccm

90 bis 100 l/min
180 - 200 U/min
Zu niedriger
Drehzahlbereich
100 bis 120 l/min
200 - 240 U/min
Technisch noch
möglich
120 bis 130 l/min
240 - 260 U/min
Guter
Drehzahlbereich
130 bis 140 l/min
260 - 280 U/min
Optimaler
Drehzahlbereich
140 bis 160 l/min
280 - 320 U/min
Guter
Drehzahlbereich
160 bis 170 l/min
320 - 340 U/min
Zu hoher
Drehzahlbereich
